Votronic Minus-Distributor 12 Stromkreisverteiler 90 X 38 X 60 Mm

Eine sachgemäße Stromverlegung im Fahrzeug ist nicht nur eine Frage der Ordnungsliebe sondern vielmehr eine zwingende Notwendigkeit um die Sicherheit an Bord zu gewährleisten.
Der häufig anzutreffende Kabel-Wirrwarr, der sich von der Batterie ausgehend hinter den Möbelwänden fortsetzt, erschwert im Fehlerfall zum einen die Suche nach der Ursache und stellt nicht selten eine ernste Gefahr dar.

Abhilfe schaffen hier kleine, unentbehrliche Helfer aus dem VOTRONIC Peripheriegeräte-Programm, die sich u.a. um die fachgerechte Verteilung bzw. Absicherung der Batterie-Plusseite und um sichere Masseverhältnisse kümmern.

Details

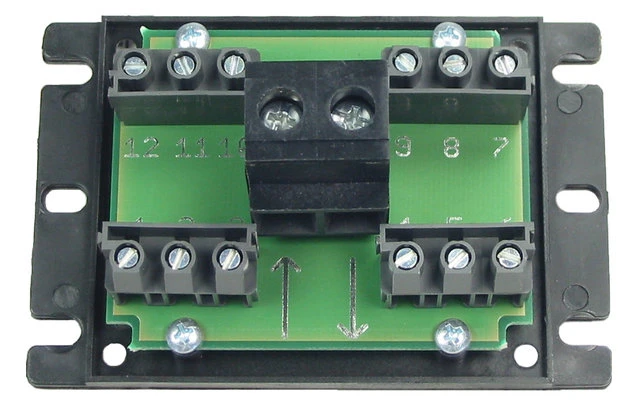

Minus-Distributor 12

• Kompakter, leistungsfähiger Verteiler auf der Batterie-Minus-Seite für 12 einzelne Stromkreise.
• Zwei große Sammelklemmen (Kabelquerschnitte bis 16 mm², Strombelastbarkeit max. 50 A) dienen der Stromrückführung zur Batterie; sie sind zudem auch nutzbar für eine weitere Minus-Durchgangsverteilung.
• Verbraucherseitig erlauben 12 Verteilerklemmen den Anschluss von Kabelquerschnitten bis 4 mm² bei max. 20 A Strombelastbarkeit.
• Der Minus-Distributor 12 ist besonders empfehlenswert zur Masse-Zusammenführung bei isolierenden (Kunststoff-)Fahrzeug-Aufbauten oder bei unzureichenden Masseverhältnissen.
• Die Abdeckhaube sorgt für ein sauberes Aussehen.
• Prüfzeichen: CE, E-Prüfung (EMV/Kfz-Richtlinie)

Lieferumfang
Bedienungsanleitung

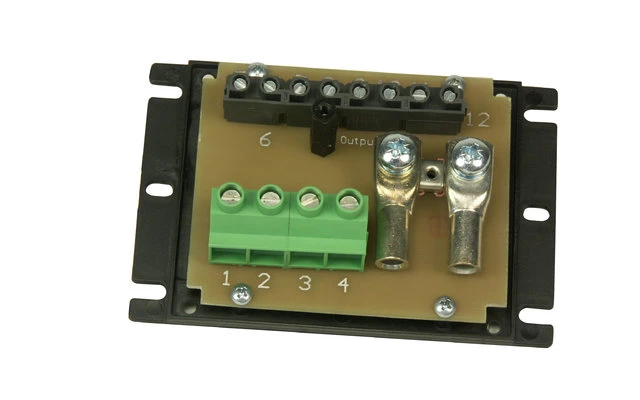

Minus-Distributor 14

• Leistungsfähiger Verteiler auf der Batterie-Minus-Seite für 12 einzelne Stromkreise.
• Besonders empfehlenswert zur Masse-Verteilung bei isolierenden (Kunststoff-)Fahrzeugaufbauten oder unsicheren Masseverhältnissen.
• Die Minus-Zuleitung wird an einem massiven Schraubblock mit Kabelschuh (Kabelquerschnitt 16mm², Gesamtstrombelastbarkeit max. 96 A) angeschlossen.
• Ein weiterer Schraubblock dient bei Bedarf zur weiteren Minus-Durchgangsverteilung (Kabelschuh 16 mm²). Verteilt wird auf 4 Klemmen (6 mm², max. 32 A) sowie 8 Klemmen (4 mm², max. 20 A).
• Diese Stromkreise sind mit 1-12 gekennzeichnet. Die Abdeckhaube mit Kabelführungskamm sorgt für sicheren Halt der Kabel und sauberes Aussehen.
• Prüfzeichen: CE, E-Prüfung (EMV/Kfz-Richtlinie)

Liferumfang
2x Kabelschuhe 16mm²
Bedienungsanleitung
