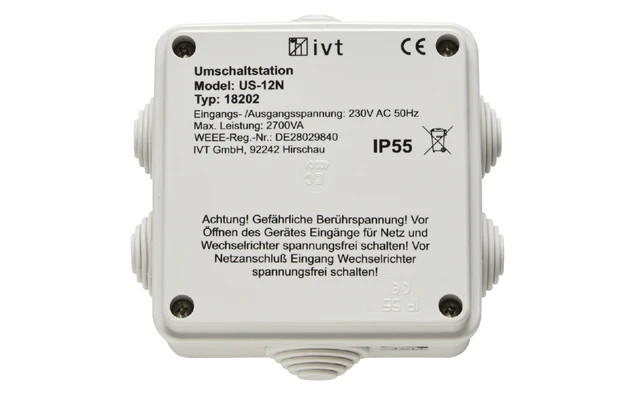

IVT US 12N Umschaltstation 230 V 12 A 2700 VA

Die Umschaltstation US-12N ermöglicht es Ihnen störungsfrei 230 V AC Verbraucher über zwei unterschiedliche Spannungsquellen zu versorgen, beispielsweise über einen Wechselrichter und das öffentliche 230 V Stromnetz. Die maximale Anschlussleistung beträgt 2700 VA. Mit der Prioritätenschaltung legen Sie fest, welche Spannungsquelle bevorzugt verwendet werden soll – fällt diese Spannungsquelle aus, schaltet die Umschaltstation automatisch auf die Ersatzspannungsquelle um.

So laufen Ihre Geräte trotz Stromausfall oder erschöpftem Akku weiter. Die hochwertigen Relais sorgen für eine präzise Umschaltschwelle. Dadurch ist Ihr Wechselrichter besonders gut vor Rückeinspeisung von Fremdspannung geschützt.
Einsatzempfehlung: Geeignet für Solar-Inselanlagen, Kfz, Service- und Nutzfahrzeuge, Wohnmobile, Caravan, Motor- und Segelboote u.v.m.

Details

• Geeignet für Sinus Wechselrichter bis max. 2700 VA
• Mikroprozessorgesteuerte Prioritätenschaltung
• Frei wählbare Netzvorrangschaltung
• Schaltet zuverlässig zwischen zwei 230 V AC Stromquellen um
• Präzise Umschaltung dank hochwertiger Relais
• Geschützt gegen Überlast und Kurzschluss
• Staub- und strahlwassergeschütztes Gehäuse (IP 55)


Technische Daten

• Eingangsspannung 230 V AC, 50/60 Hz
• Eingangsstrom (max.) 12 A
• Ausgangsspannung 230 V AC, 50/60 Hz
• Leistung (max.) 2700 VA
• Umschaltzeit 1 – 2 Sekunden
• Sicherung F 15 A / 250 V
• Schutz Überlast, Kurzschluss
• Gehäuse Kunststoff
• Schutzart IP 55
• Eingänge Schraubklemmen

Prioritätenschaltung
Netz-Vorrangschaltung:
Das 230 V AC Netz wird mit dem Eingang AC2
(höhere Priorität) verbunden.

• D.h. der Akku wird geschont und der Wechselrichter gleichzeitig vor Fremdspannung geschützt.

• Erst wenn AC2 stromlos wird, schaltet der Eingang AC1 die Stromversorgung über Akku und Wechselrichter zu.

Wechselrichter-Vorrangschaltung:
Der Wechselrichter wird mit dem Eingang AC2
(höhere Priorität) verbunden.

• D.h. der Strom wird primär über den Wechselrichter aus dem Akku entnommen (z.B. beim Einsatz von Solar-Inselsystemen).

• Erst wenn der Wechselrichter wegen Tiefentladeschutz abschaltet, wird das 230 V AC Netz über den Eingang AC1 zugeschaltet.

Lieferumfang

Umschaltstation US-12N Erdungsklemme Bedienungsanleitung DE, GB, FR, NL
